适用范围
SRLW30系列万能转换开关主要用于交流50Hz，额定工作电压440V以下，额定电流至100A的电器线路中，用作通风设备、空调和水泵系统的主开关，亦可直接控制小容量交流电动机。
产品符合标准GB14048.3及IEC60947-3。
SRLW30系列开关规格齐全，有20A、32A、40A、63A、80A和100A等电流等级。
SRLW30系列开关具有体积小，结构紧凑，选材讲究，绝缘良好，具有护指功能，安全可靠，可以在3极的标准块上加上其它的触点块而不必拆除此开关。
SRLW30系列开关绝缘距离较大、断开速度快，也适用于直流电路。
工作条件：
周围空气温度不超过+40℃，且其24h内的平均温度不超过+35℃；
周围空气温度的下限不超过为-5℃；
安装地点的海拔不超过2000m；
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔在产品表面产生的凝露应采取特殊的措施。
电流种类：交流50Hz
主触头位置数：ON或OFF二位置
额定工作制：8小时工作制/断续周期工作制，操作频率为30次/h。
电寿命：AC-23时为10000次，AC-3时为6000次，辅助触头为2000次。
分类
1.按使用类别分 2.按所提供的防护等级分
a.AC-23A a.不带开关盒：IP2L0
b.AC-3 b.带热塑密封开关盒：IP65

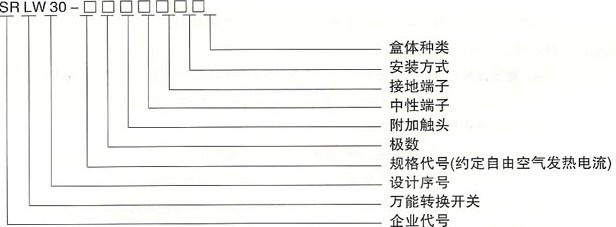

产品型号及其含义
1.辅助规格代号
SRLW30系列万能转换开关的极数：1一极，2二极，3三极，4四极，5五极
附加触头：0不带，1带侧面安装辅助触点
接地端子：0不带，1带接地端子
中性端子：0不带，1带中性端子
安装方式：1带挂锁面板安装
2面板安装
3带门互锁底座安装
4带挂锁把手/门互锁底座安装
盒体种类：0不带，1带防护等级为IP65的热塑密封盒
SRLW30系列万能转换开关
2.安装条件
污染等级：3
根据产品使用说明书进行安装

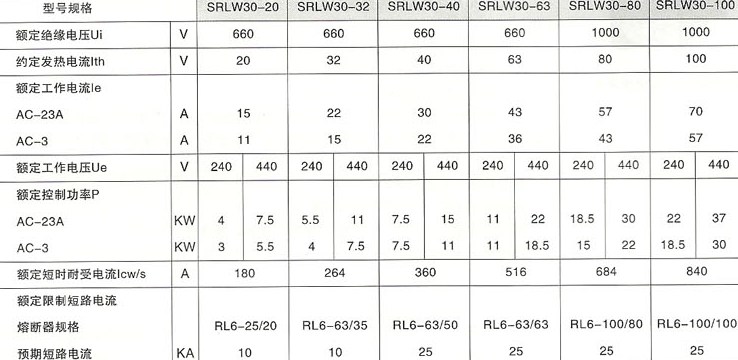

主要技术参数
订货须知
订货时，请注明型号规格(包括规格代号及辅助规格代号)；
并说明以下附加代号
面板规格代号：1代表M1；2代表M2；3代表M3；4代表Φ22.5孔安装；5代表Φ25孔安装；6代表Φ30.5孔安装。
面板是否带密封：0不带；1带。
面板底色：1代表银底；2代表黄色地；3代表制定色。
刻字代表数字：2代表字母；3代表文字；4代表特殊标记。
在第4位附加代号中注明手柄代号：如R或I或K，若不注时按常用R型提供。
例1：
40A/3极带附加触电，不带中性端子，带接地端子，面板安装，不带开关盒表示为SRLW30-40/310120
例2：
32A/3极带门互锁底座安装。表示为SRLW30-32/300030
例3：
40A/3极带附加触点，不带中性端子，面板安装，不带开关盒，M2面板，密封轴，黄色底，汉字，K型手柄。表示为SRLW30-40/310120.2123K

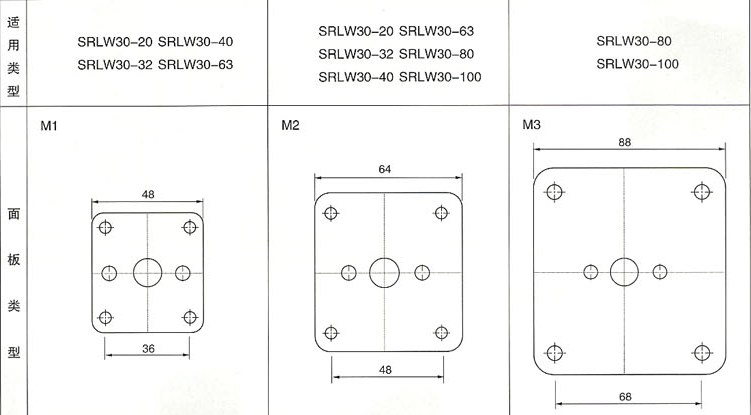

面板与手柄

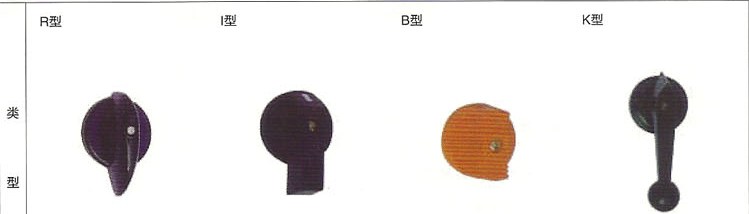

手柄类型

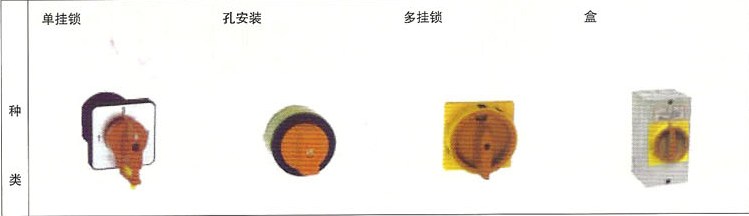

附件

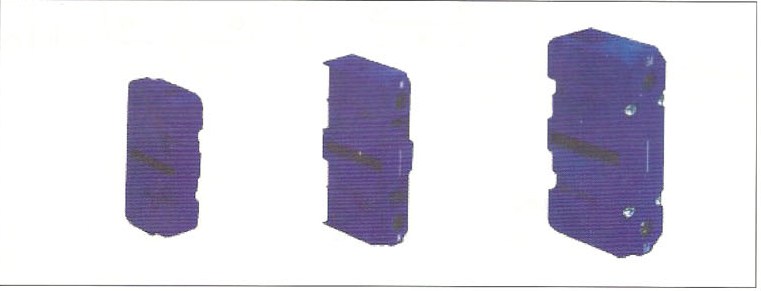

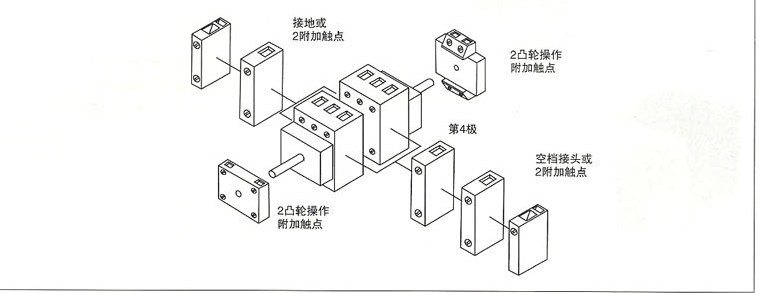

辅助触头

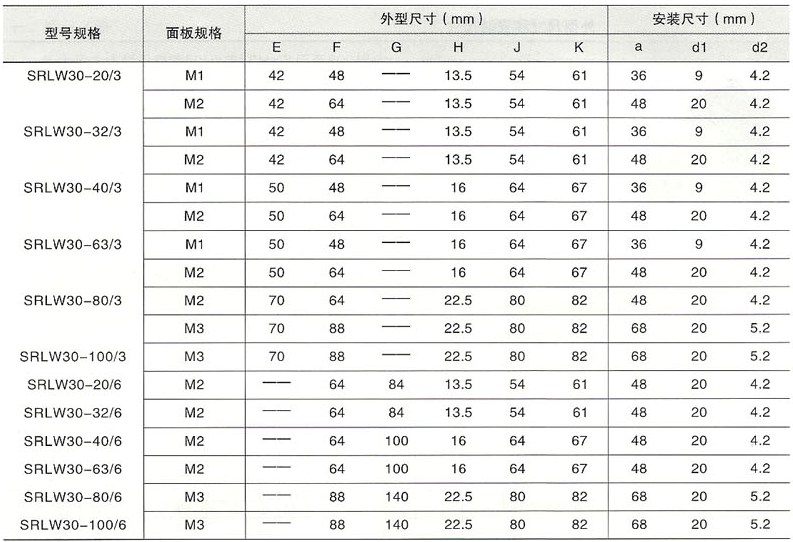

SRLW30系列万能转换开关的尺寸

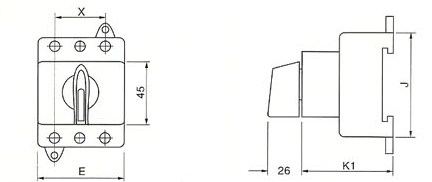

外形尺寸和安装尺寸

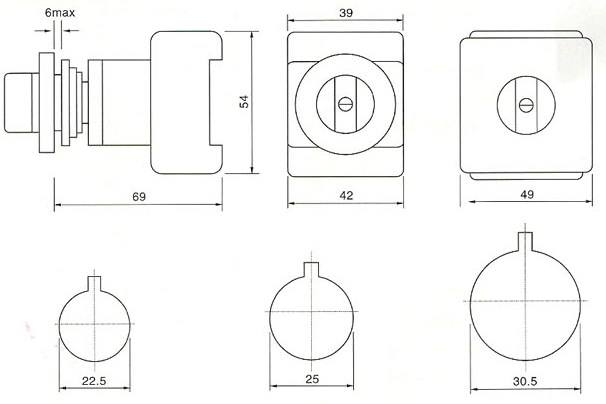

方形面板开关
圆形面板开关

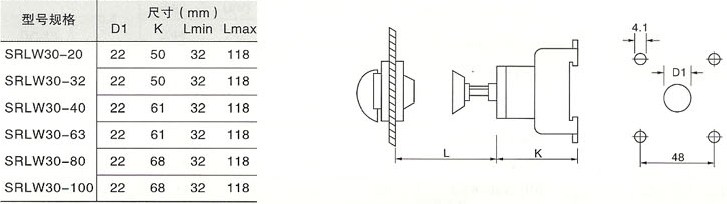

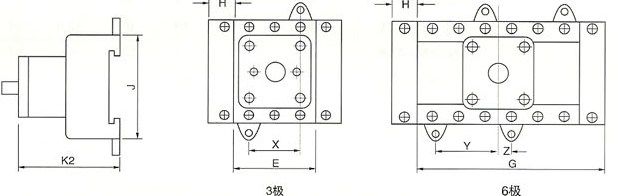

外形尺寸和安装尺寸

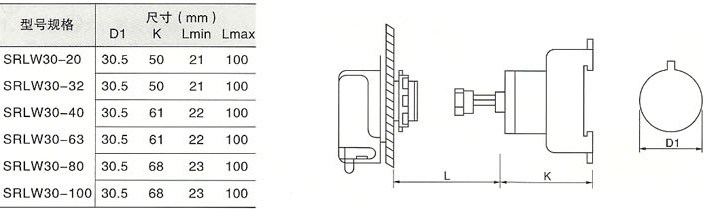

底座安装
底座安装附件
挂锁
面板
锁

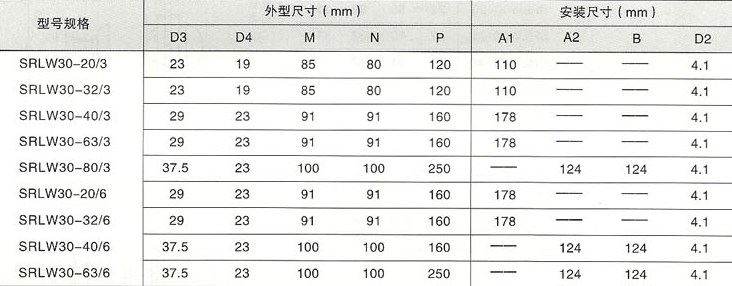

外形尺寸和安装尺寸

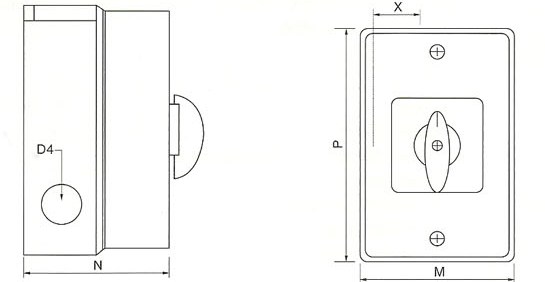

热塑密封盒
