适用范围
SRLW26系列万能转换开关主要适用于交流50Hz、额定工作电压至440V及以下、直流电压240V及以下、额定电流至160A的电器线路中，拱手动不频繁接通或分断电路，作为控制或转换之用，可直接控制三相异步电动机也可作为主令控制及电路测量之用。产品用途广泛，可作为电路控制开关、测试设备开关，电动机控制开关和主令控制开关，也可作为电焊机用转换开关等。
产品符合标准GB14048.3，GB14048.5及IEC60947-3、IEC60947-5-1。
SRLW26系列开关规格齐全，有20A、25A、32A、63A、125A和160A等电流等级。
SRLW26系列开关具有体积小、功能多、结构紧凑、炫彩讲究、绝缘良好、转换操作灵活、安全可靠及外观造型新颖等特点，其中SRLW26-20、SRLW26-25两种开关还具有护指功能。
SRLW26系列开关适用性广，使一种理想的更新替代产品。
1.工作条件
a.周围空气温度不超过+40℃，且其24h内的平均温度不超过+35℃；
b.周围空气温度的下限不超过为-5℃；
c.安装地点的海拔不超过2000m；
d.最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，+20℃时达90%。对由于温度变化偶尔在产品表产生的凝露应采取特殊的措施。
2.安装条件
1.污染等级：3
2.根据产品使用说明书进行安装。
SRLW26系列万能转换开关产品型号及其含义

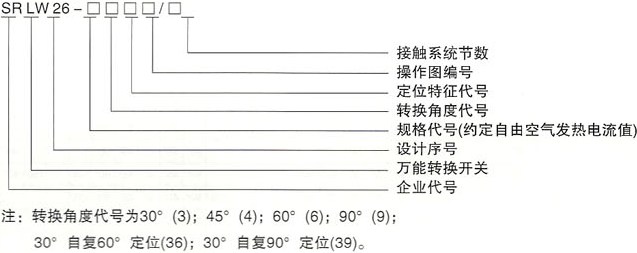

1.主令控制用转换开关的型号及其含义

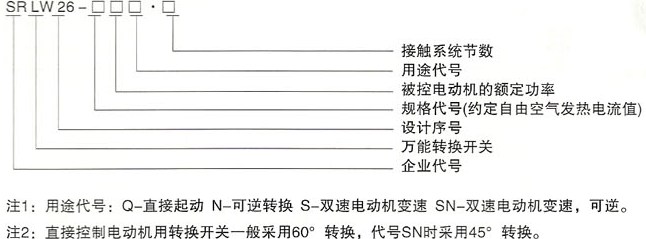

2.直接控制电动机用转换开关的型号及其含义

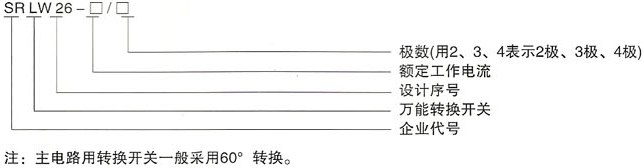

3．主电路用转换开关的型号及其含义
分类
1.按用途分
a.主电路转换用转换开关
b.直接控制电动机用转换开关
c.主令控制及测量转换开关
2.按操作方式分
a.定位型
b.自复型
c.定位自复型
3.按接触系统分
a.定位型转换开关有1～12节(63A及以上的开关仅有8节)
b.自毒性转换开关有1～3节
c.直接控制电动机用转换开关有1～6节

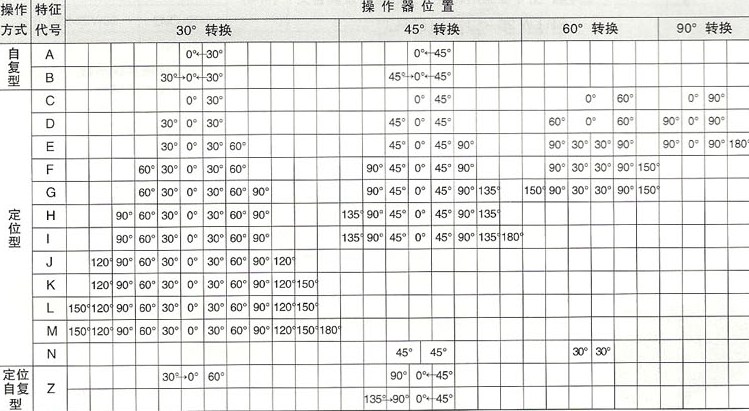

4.按操作方式与操动器位置则和如下表所示
面板与手柄

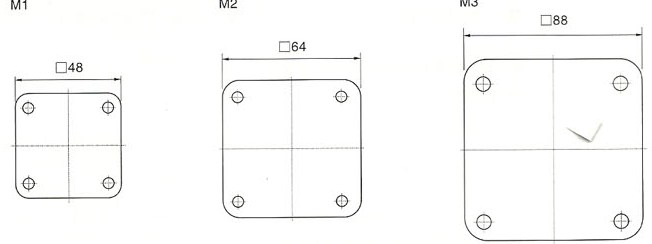

面板规格

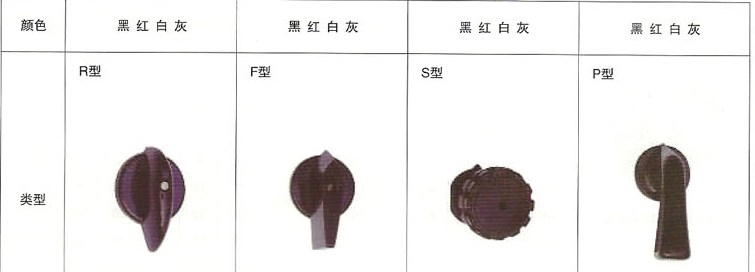

手柄类型

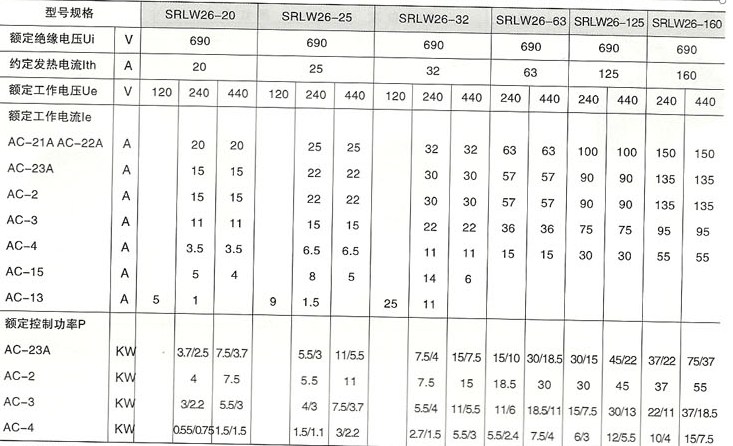

主要技术参数
注1：零线接触
注2:额定控制功率，分子为3相3级电路，分母为1相2级电路
SRLW26系列万能转换开关的机械寿命和电寿命
1.机械寿命：60×104次，操作频率为120次/小时。
2.电寿命：AC-15时为20×104，DC-13时为6×104次，操作频率为300次/小时。
订货须知
SRLW26系列万能转换开关和SRLW5D系列万能转换开关的操作图(接线图)编号相同，用户订货时可参照我厂编制的《SRLW5D系列万能转换开关操作图》进行选用，如有特殊要求，需预先说明或提供操作图。
订货时请注明产品用途型号规格、面板规格、手柄类型及颜色、数量。
如需订购主令控制用额定电流为20A、转换角度为60º、特征代号为C、操作图编号为5391、M1方形面板，黑色R型手柄的SRLW26万能转换开关20台，则订货书写示例为：
SRLW26-20·6C5391/2 M1方形面板 R型手柄(黑) 20台
注：因产品技术需要不断改进，参数以本厂的新数据为准，如有变动，恕不另行通知。

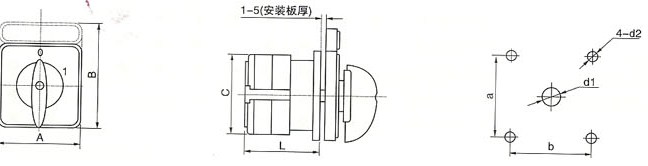

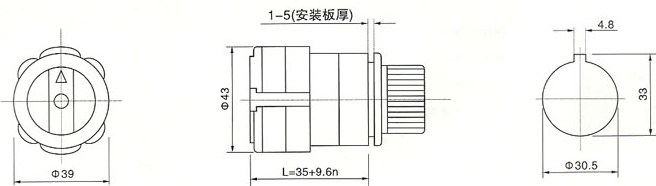

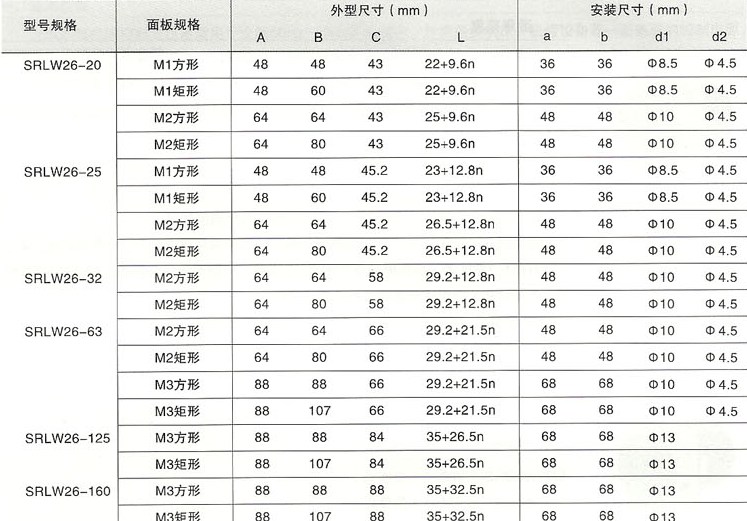

外形尺寸及安装尺寸
方形面板与矩形面板
