适用范围
HZ10系列组合开关适用于交流50Hz或60Hz，电压380V及以下、直流220V及以下，额定电流至100A的电器线路中，供手动不频繁的接通、分断与转换交流电阻电感混合负载电路和直流电阻负载电路，10A、25A开关可直接启动、运转中分断交流1.1KW、2。2KW鼠笼型感应电动机。
产品符合JB/T2179-99标准。

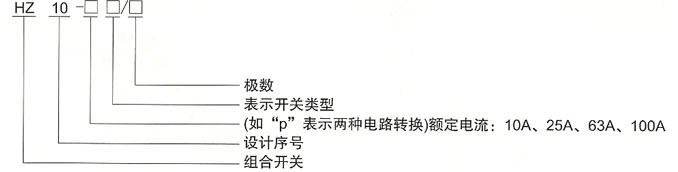

型号及其含义
HZ10组合开关的主要技术参数
1.额定绝缘电压380V；
2.约定发热电流：10A、25A、63A、100A；
3.使用类别见表1；
4.极数：单、双、三、四极；
5.电气及机械寿命见表2；
6.接通分断能力见表3、表4。

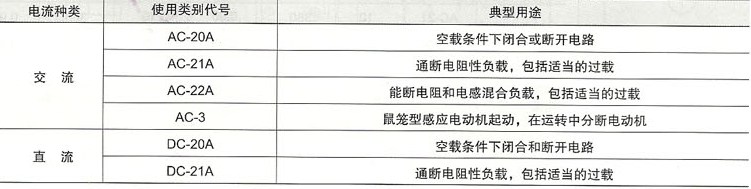

表1

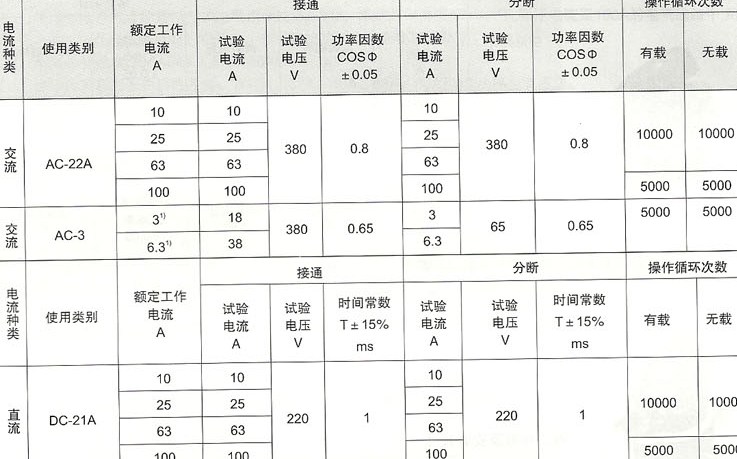

表2
1)10，25A开关在分别控制容量不大于1.1KW、2.2KW的鼠笼型感应电动机时其额定工作电流分别为3、6.3A。

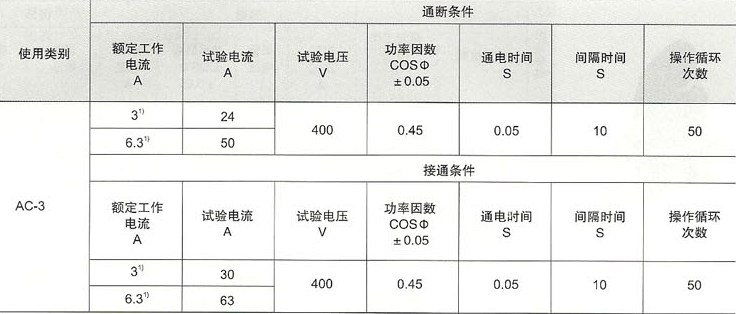

表3

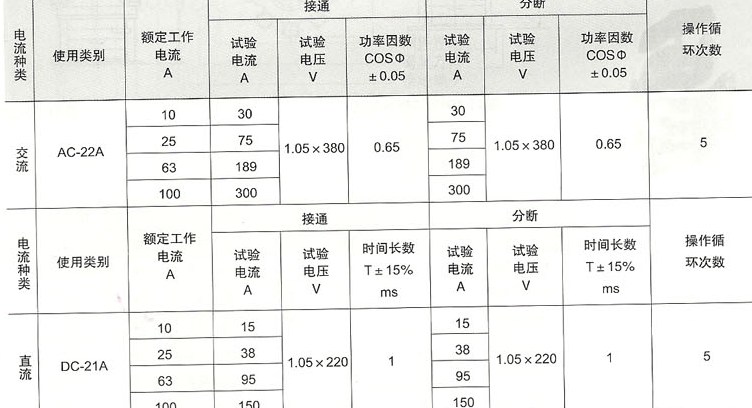

表4
1) 10，25A开关在分别控制容量不大于1.1KW、2.2KW的鼠笼型感应电动机时其额定工作电流分别为3、6.3A。

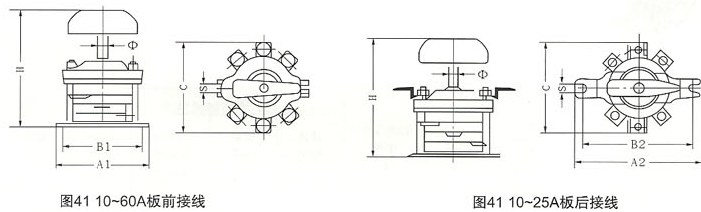

外形及安装尺寸
型号 |
极数 |
尺寸 |
|||||||
A1 |
A2 |
B1 |
B2 |
H |
Φ |
C |
S |
||
HZ10-10/1 |
1 |
65 |
86 |
74 |
62 |
6 |
58 |
5 |
|
HZ10-10/2 |
2 |
65 |
86 |
74 |
68 |
6 |
58 |
5 |
|
HZ1-10/3 |
3 |
65 |
86 |
74 |
74 |
6 |
58 |
5 |
|
HZ10-25/2 |
2 |
100 |
114 |
100 |
98 |
8 |
92 |
6 |
|
HZ10-25/3 |
3 |
100 |
114 |
100 |
108 |
8 |
92 |
6 |
|
HZ10-60/2 |
2 |
142 |
153 |
139 |
129 |
9 |
154 |
7 |
|
HZ10-60/3 |
3 |
142 |
153 |
139 |
144 |
9 |
154 |
7 |
|
