KT10系列交流凸轮控制器

适用范围

适用于交流50Hz、电压至380V的电路中，主要作为三相感应电动机的起动、换向之用，也可应用于类似要求的其他动力驱动系统中。

符合GB140408.4标准。

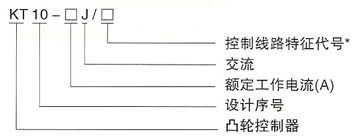

型号及含义

结构特征

接触系统由转动式单断点触头元件及钢制灭弧罩等组成。控制器的定位由定位棘轮、定位杠杆、定位弹簧实现，控制器为保护式，有钢板外壳、上下基座由铸铁组成。

主要技术特性

1.基本参数

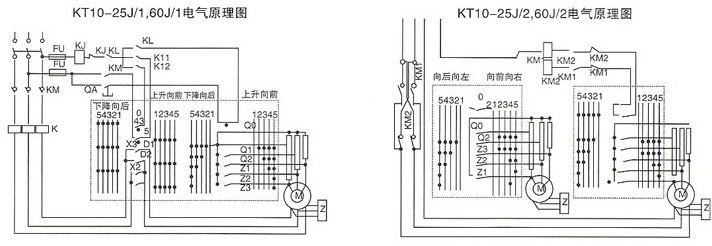

2.电气原理图

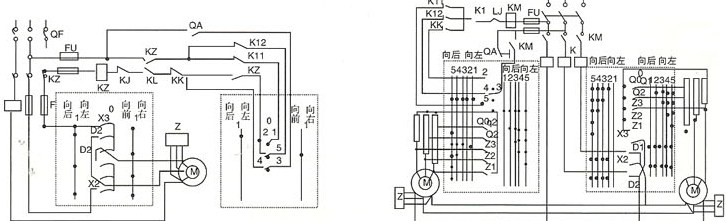

JTK1电器原理图

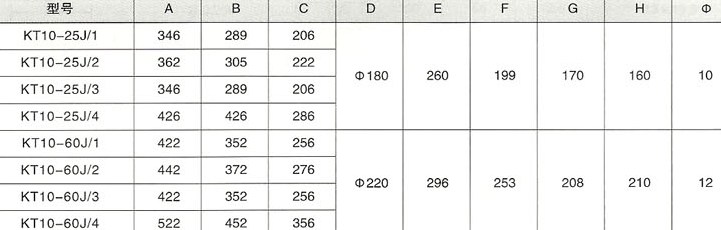

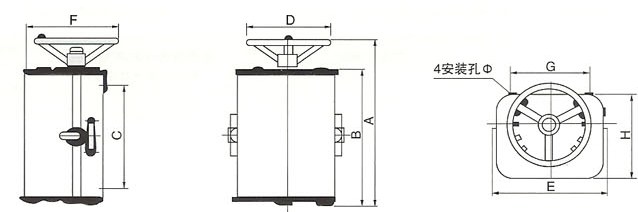

外形及安装尺寸
