DZ949系列塑壳断路器

适用范围

DZ949系列塑壳断路器适用于船舶及陆地，交流50Hz或60Hz、额定电压440V，直流至250V及以下、额定电流至600A的电路中作不频繁的接通和分断之用。断路器具有过载及短路保护装置，能保护电缆和线路等不致因过热而损坏。

本产品符合GB14048.2标准。

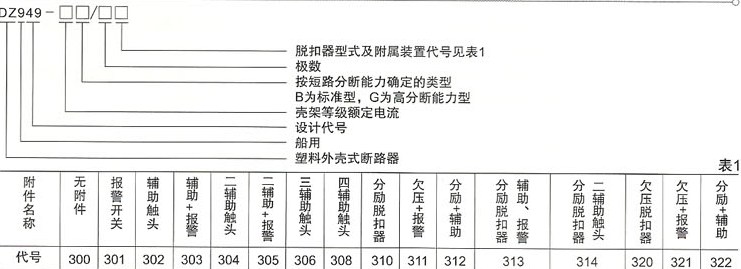

型号及含义

一些常见型号有：

DZ949-30 DZ949-100 DZ949-225 DZ949-400 DZ949-600

类别

1.按接线方式分为板前接线、板后接线、插入式接线；

2.按过电流脱扣器型式分为热动一电磁型；

3.内部附属装置由辅助开关、报警开关、分励脱扣器、欠压脱扣器四种；外部附属装置有电动操作机构、外部手动操作机构、机械联锁、手柄闭锁、插入闭锁、插入式用抽出装置五类。

特性

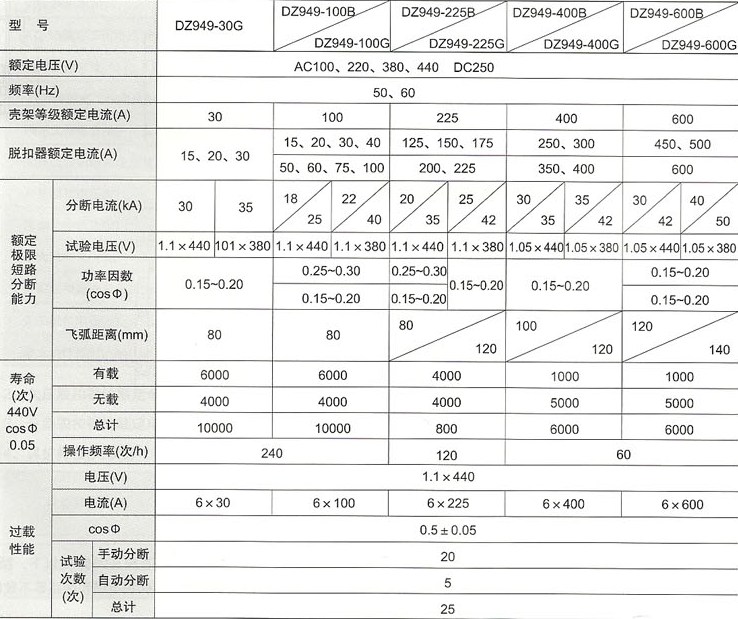

DZ949系列塑料壳断路器的主要技术参数

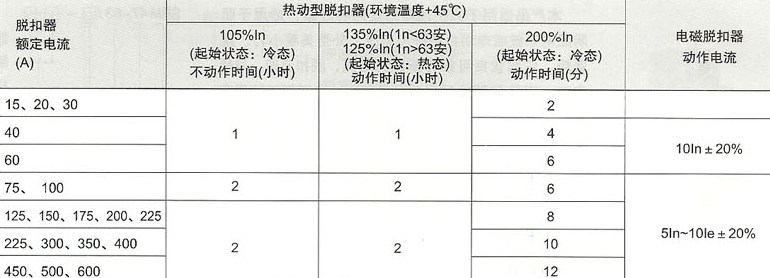

2.断路器的热动型脱扣器具有反时限特性，电磁脱扣器为瞬时动作；其动作特性见表3。

工作环境条件

1.海拔高度2000米及以下；

2.周围介质温度不高于+45℃和不低于-5℃；

3.能耐受海上潮湿空气的影响；

4.能耐受盐雾的影响；

5.能耐受油雾的影响；

6.能耐受霉菌的影响；

7.最大倾斜度为22.5℃；

8.断路器在受到船舶的正常振动时能可靠的工作；

9.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；

10.在没有雨雪侵袭的地方。

外形及安装尺寸

型号	外形尺寸（mm）
	A	B	C	D	E	F	G	H	安装螺钉
DZ949-30B,DZ949-30G	90	150	85	103	30	60	130	120	M4
DZ949-100B,DZ949-100G	90	150	85	103	30	60	130	120	M4
DZ949-225B,DZ949-225G	140	260	103	130	45	90	214	112	M6
DZ949-400B,DZ949-400G	140	260	103	130	45	90	214	112	M6
DZ949-600B,DZ949-600G	210	273	103	139	70	140	243	112	M8

注：板后接线式、插入式的有关尺寸，请查阅产品说明书。

DZ949系列外形及安装尺寸图
